Saugbagger-Projekte von World Dredgers
Nachfolgend ein paar Referenzen unserer Arbeit. Hier sehen Sie, wo wir welche Saugbagger neu gebaut oder instand gesetzt haben. Sollten Sie zu den einzelnen Projekten und Geräten Fragen haben, sprechen Sie uns bitte an.

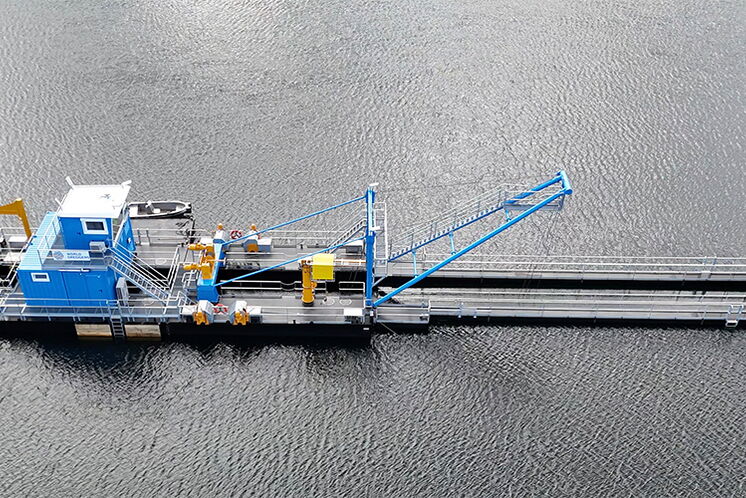

Elerweerd, Steengoed, Belgien, individuell, 2024
Chassis (von den Kränen ins Wasser gehoben):
Länge: 24,5 m | Breite: 9,1 m | Gewicht: 80 t
Gesamtmaße mit allen An- und Aufbauten:
Länge: 49,5 m | Breite: 9,1 m | Gewicht: 110 t
Gemischförderleistung: 1500 m³/h
Feststoffförderleistung: 660 t/h
Maximale Baggertiefe:
42 m unter Wasserlinie

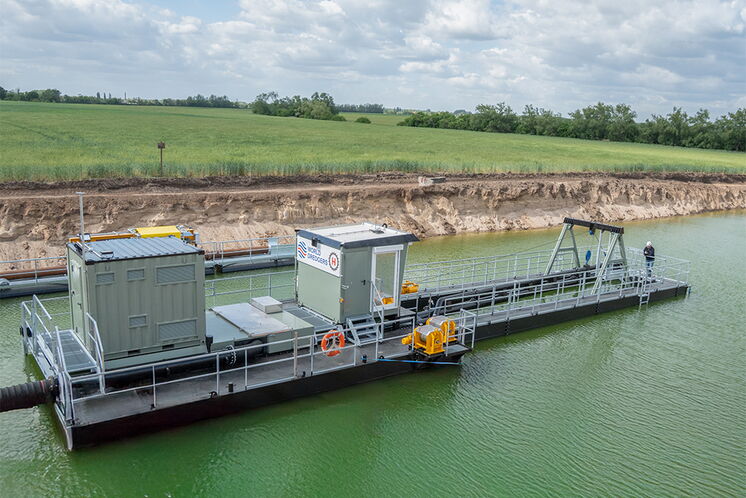

Magdeburg, Kieswerk Barby, ECO, 2025
Chassis (von den Kränen ins Wasser gehoben):
Länge: 24,5 m | Breite: 9,1 m | Gewicht: 80 t
Gesamtmaße mit allen An- und Aufbauten:
Länge: 49,5 m | Breite: 9,1 m | Gewicht: 110 t
Gemischförderleistung: 1500 m³/h
Feststoffförderleistung: 660 t/h
Maximale Baggertiefe:
42 m unter Wasserlinie

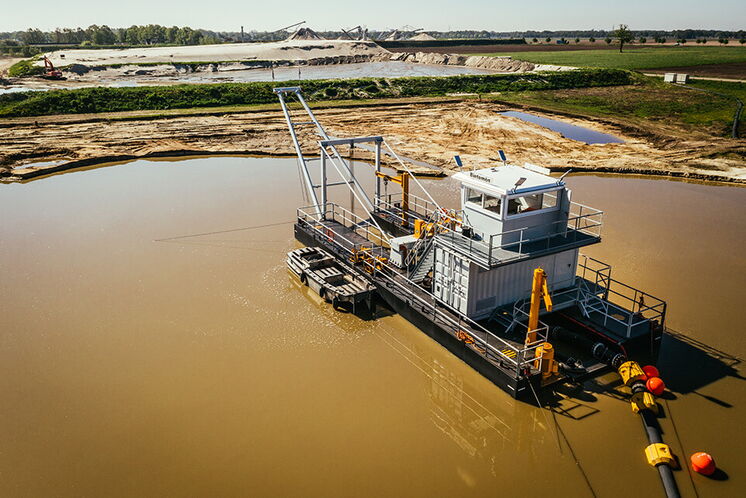

Bietemon, Kieswerk ???, Typ P3E350, Jahr??
Oosterweilanden B.V.
Technische Daten:
Gesamtabmessungen ( L x B x H): 32.000 x 7.520 x 7.215 mm
Hauptpontons: 20.000 x 2.500 x 1.500 mm
Steuerkabine: 3.000 x 2.500 x 2.300 mm
Tiefgang: 800 mm
Max. Abbautiefe: 30.000 mm
Ausrüstung:
Sandpumpe:Weir Warman 14/12 GGK-K, 400kW, frequenzgeregelt
Jetpumpe: vertikale Standardpumpe 400 m3/h, 6 bar, 110 kW
Verholwinden: 4x 4kW, 1,5 Tonnen 9m/min
Saugrohrwinde: 7,5 kW, 2,5 Tonnen 15-30 m/min
Elektrisch:
Anschluss: 800 KVA, 10kV
Steuerung:
Computersteuerung
Saugrohrautomatik
Drehzahlautomatik
Vermessungsprogramm GPS
Geschwindigkeitsmesser
Elektronische Drucksensoren
Frequenzgesteuerte Sandpumpe

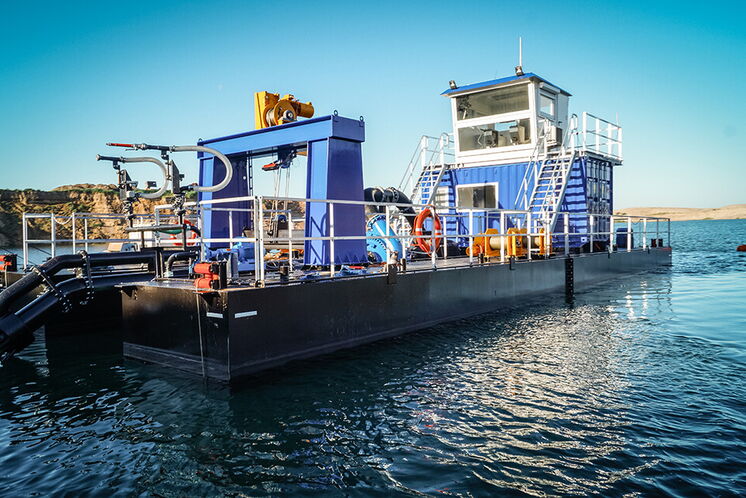

Zarrentin II, Standard P2ES350 Jahr ??
RTH J. Koops GmbH & Co. KG
Technische Daten:
Gesamtabmessungen ( L x B x H) 20.000 x 7.520 x 7.215 mm
Hauptpontons: 20.000 x 2.500 x 1.500 mm
Steuerkabine: 3.000 x 2.500 x 2.300 mm
Max. Ansaugtiefe: 12.000 mm
Ausrüstung:
Sandpumpe: Weir Warman 14/12 GGK-K, 400kW, frequenzgeregelt
Jetpumpe: vertikale Standardpumpe 400 m3/h, 6 bar, 110 kW
Verholwinden: 4x 4kW, 1,5 Tonnen 9m/min
Saugrohrwinde: 9,0 kW, 2,5 Tonnen 15-30 m/min
Elektrisch:
Anschluss: 800 KVA, 20kV
Steuerung:
Computersteuerung
Saugrohrautomatik
Drehzahlautomatik
Vermessungsprogramm GPS
Geschwindigkeitsmesser
Elektronische Drucksensoren
Frequenzgesteuerte Sandpumpe
Zarrentin II, Standard P2E400, Jahr ??
HeidelbergCement Nordeuropa
Technische Daten:
Gesamtabmessungen ( L x B x H): 32.000 x 5.200 x 4.850 mm
Hauptpontons: 20.000 x 2.000 x 1.500 mm
Steuerkabine: 3.000 x 2.500 x 2.300 mm
Max. Ansaugtiefe: 20.000 mm
Lärmemission: 50dBs
Ausrüstung:
Sandpumpe: Weir Warman 14/12 G-G HET, 400kW, frequenzgeregelt
Jetpumpe: vertikale Standardpumpe 400 m3/h, 6 bar, 110 kW
Verholwinden: 4x 4kW, 1,5 Tonnen 9m/min
Saugrohrwinde: 7,5 kW, 2,5 Tonnen 15-30 m/min
Elektrisch:
Anschluss: 800 KVA, 10kV, umschaltbar auf 20 kV
Kontrolle:
Computersteuerung
Saugrohrautomatik
Drehzahlautomatik
Vermessungsprogramm GPS
Geschwindigkeitsmesser
Elektronische Drucksensoren
Frequenzgesteuerte Sandpumpe

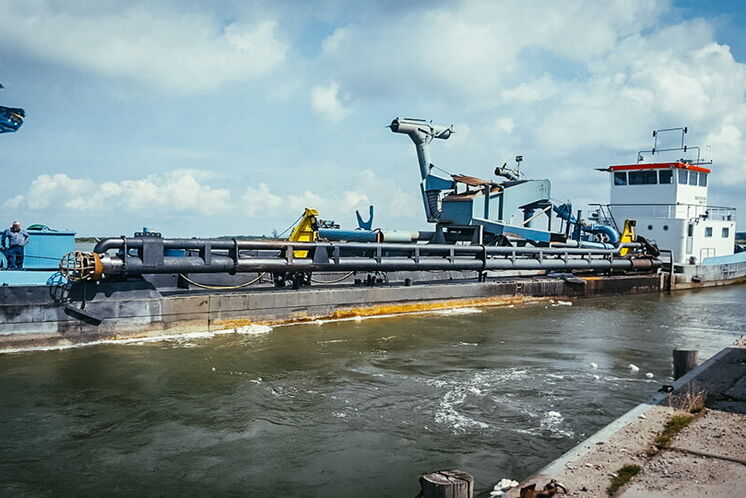

Schlepphopper, KB1649, Jahr ??
Beens materieel B.V.
Projekt:
Hierbei handelt es sich um ein Umbauprojekt eines Hoppers mit einem Fassungsvermögen von 950m³. Der Schlepphopper ist mit einer Baggerpumpe und einer Jetdüsen-Wasseranlage ausgestattet.
Technische Daten:
Durchmesser des Saugrohrs: DN 500
Durchmesser der Jetleitung: DN300
Maximale Abbautiefe: 20.000 mm
Ausrüstung:
Sandpumpe: Weir Warman 20/20 GD, 440kW
Jetpumpe : KSB CPK, 165kW
Magnetisch-induktiver Durchflussmesser : E + H 55S5H DN 500
Hydraulische Absperrventile: HRA 500 - 300
